L'analisi della viscosità e dei gruppi funzionali (ASTM D789) delle poliammidi può essere un processo lungo e difficoltoso a causa della solubilità limitata del campione.
Questa Application Note dimostra che l'analizzatore solido DS2500 operante nella regione spettrale del visibile e del vicino infrarosso (Vis-NIR) fornisce una soluzione economica e rapida per la determinazione simultanea della viscosità relativa, nonché dell'ammina, del carbossilico e dell'umidità contenuto in poliammidi. Con nessuna preparazione del campione o prodotti chimici necessari, la spettroscopia Vis-NIR consente l'analisi delle poliammidi in meno di un minuto.

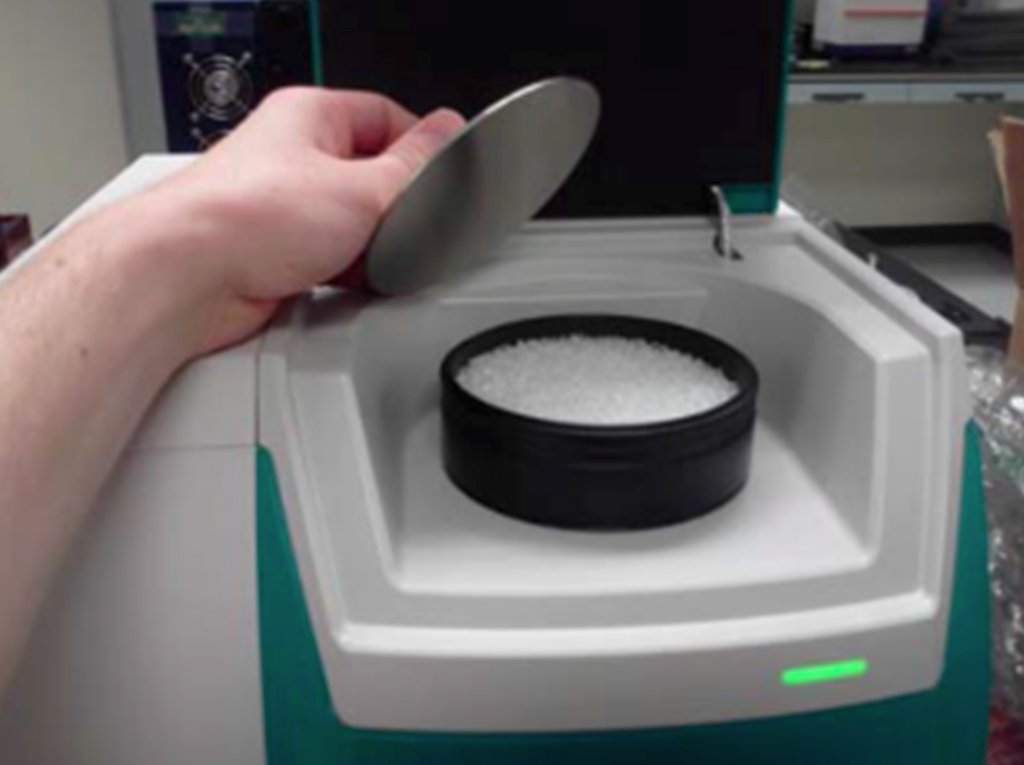

I pellet di poliammide sono stati misurati con un analizzatore solido DS2500 in modalità di riflessione sull'intero intervallo di lunghezze d'onda (400–2500 nm). Per superare la distribuzione delle dimensioni delle particelle e dei componenti chimici è stata impiegata una coppa per campioni grande DS2500 rotante. Ciò ha consentito una misurazione automatizzata in diverse posizioni del campione per un'acquisizione dello spettro riproducibile. Come visualizzato in Figura 1, i campioni sono stati misurati senza alcuna preparazione. Il pacchetto software Metrohm Vision Air Complete è stato utilizzato per l'acquisizione di tutti i dati e lo sviluppo di modelli predittivi.
Attrezzatura | Numero metrohm |
---|---|
Analizzatore solido DS2500 | 2.922.0010 |
DS2500 Coppa campione grande | 6.7402.050 |
Vision Air 2.0 completo | 6.6072.208 |

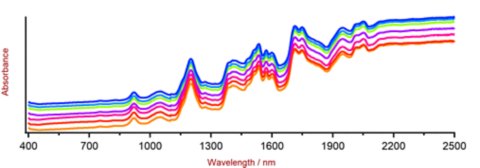

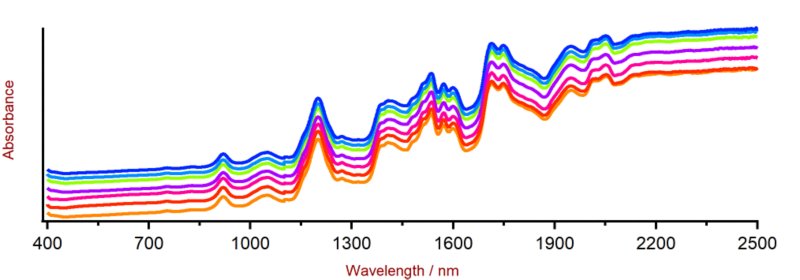

Gli spettri Vis-NIR ottenuti (figura 2) sono stati utilizzati per creare modelli predittivi per la quantificazione della viscosità relativa e del gruppo terminale amminico, del gruppo terminale carbossilico e del contenuto di umidità nelle poliammidi. La qualità dei modelli di previsione è stata valutata utilizzando diagrammi di correlazione, che mostrano la relazione tra la previsione Vis-NIR ei valori del metodo primario. I rispettivi valori di riferimento (FOM) mostrano la precisione attesa di una previsione durante l'analisi di routine.

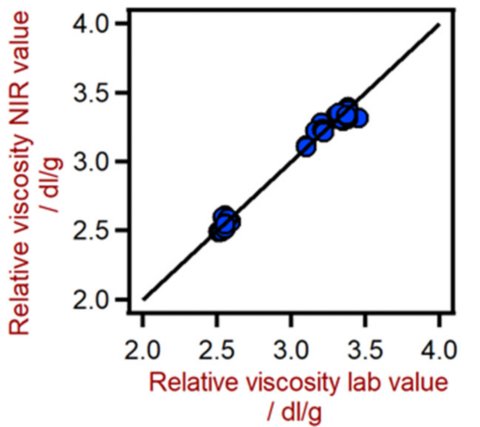

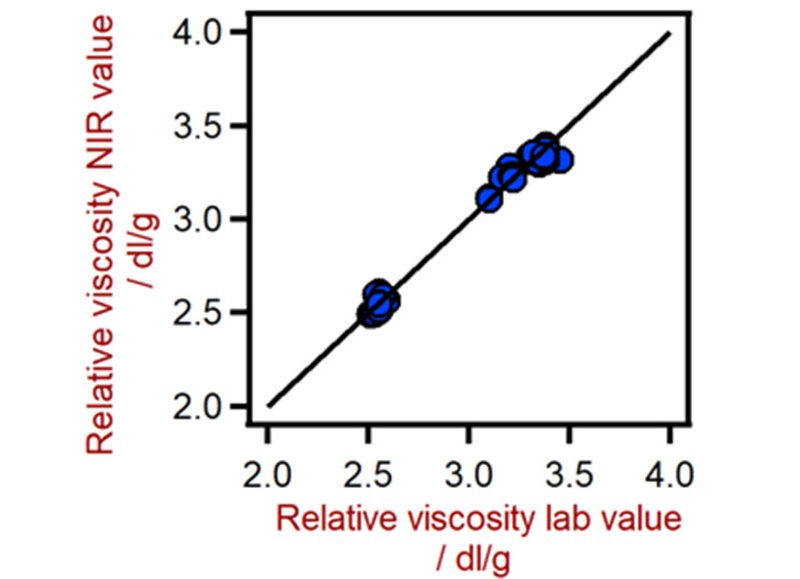

Risultato viscosità relativa
Riferimento | Valore |
---|---|
R2 | 0,986 |
Errore standard di calibrazione | 0,046 dl/g |
Errore standard di convalida incrociata | 0,055 dl/g |

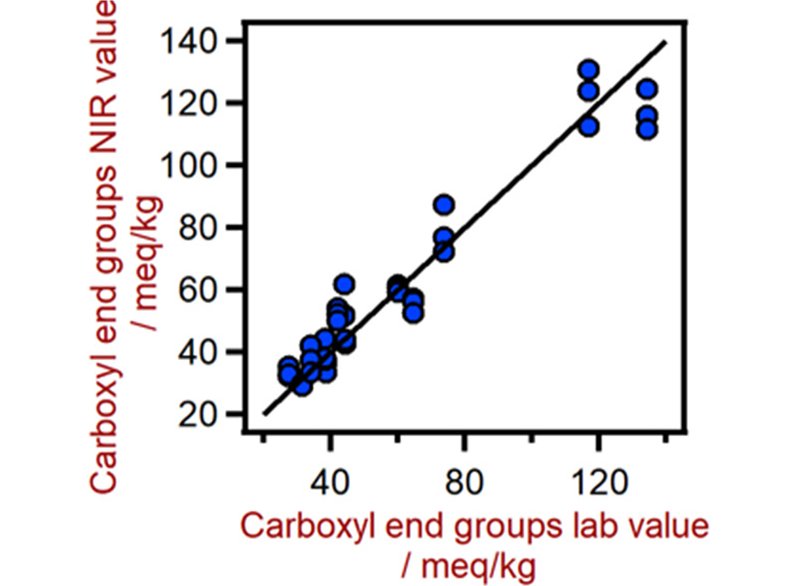

Risultato contenuto del gruppo terminale carbossilico
Riferimento | Valore |
---|---|
R2 | 0,972 |
Errore standard di calibrazione | 6,1 mq/kg |
Errore standard di convalida incrociata | 11,1 mq/kg |

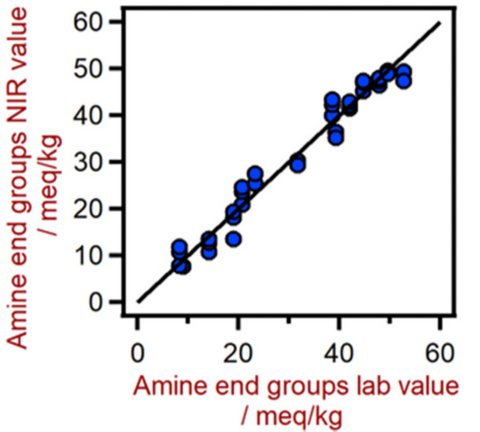

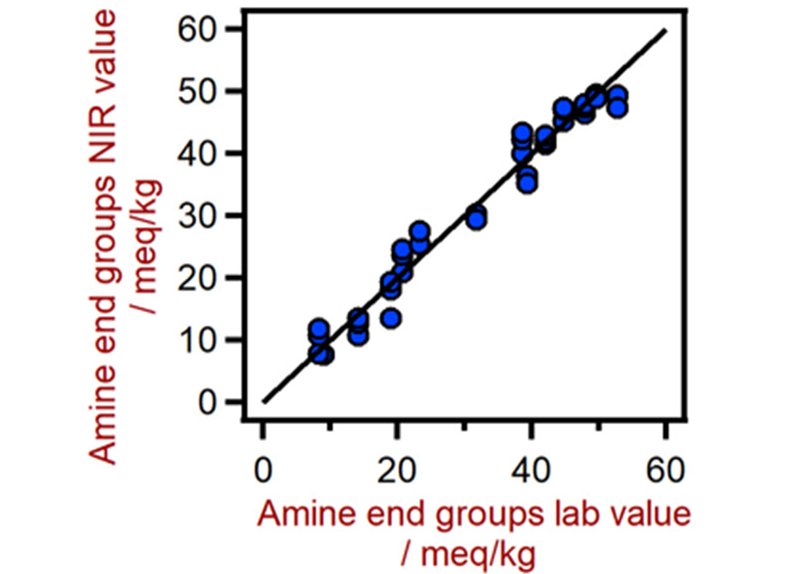

Risultato contenuto del gruppo finale dell'ammina
Riferimento | Valore |
---|---|
R2 | 0,981 |
Errore standard di calibrazione | 2,5 mq/kg |
Errore standard di convalida incrociata | 4,1 mq/kg |

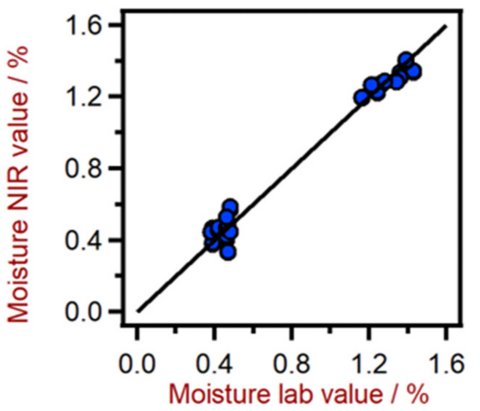

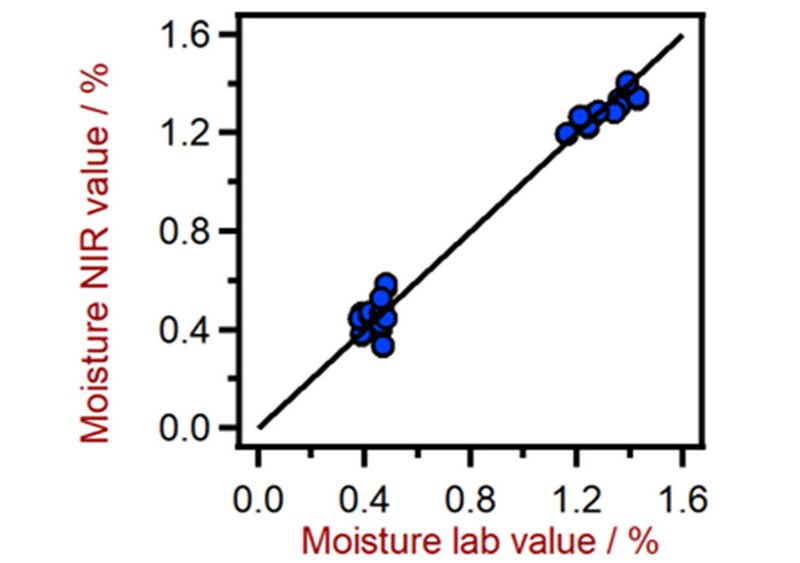

Risultato contenuto di umidità
Riferimento | Valore |
---|---|
R2 | 0,991 |
Errore standard di calibrazione | 0,041% |
Errore standard di convalida incrociata | 0,067% |
Questo studio dimostra la fattibilità della spettroscopia NIR per l'analisi di alcuni parametri chiave di qualità delle poliammidi. Rispetto ai metodi chimici a umido (Tabella 6), il tempo necessario per ottenere il risultato è un grande vantaggio della spettroscopia NIR, poiché tutti i parametri sono determinati in una singola misurazione in meno di un minuto.
Parametro | Procedura | Tempo per il risultato |
---|---|---|
Viscosità relativa | Viscometria | ∼90 min (preparazione) + ∼1 min (viscometria) |
Gruppo terminale carbossilico | Titolazione | ∼90 min (preparazione) + ∼20 min (titolazione) |
Gruppo terminale amminico | Titolazione | ∼90 min (preparazione) + ∼20 min (titolazione) |
Umidità | Titolazione KF | ∼25 min (preparazione) + ∼5 min (titolazione Karl Fischer) |
