Il processo Bayer è il metodo utilizzato per raffinare l'allumina dal minerale di bauxite, poiché la fusione dell'alluminio direttamente dall'allumina è molto più efficiente in termini di costi ed energia. In questo processo si creano «liquori di allumina» digerendo ad alte temperature la bauxite frantumata con CaO e NaOH. Inoltre, il CaO causticizza il carbonato che si forma nella soluzione alcalina dalla degradazione organica e dalla CO2 assorbimento dall'atmosfera. Le contaminazioni vengono rimosse in varie fasi del processo e il liquore viene filtrato dai cristalli di allumina prima di essere riciclato di nuovo alla fase di digestione. Prima che il liquido esaurito possa essere riutilizzato, è necessaria una determinazione delle concentrazioni di idrossido totale («caustico»), carbonato e allumina.
Questa Application Note di processo è incentrata sul monitoraggio online delle concentrazioni totali di idrossido, carbonato e allumina nei liquidi di alluminato tramite titolazione termometrica con il 2060 TI Process Analyzer o il 2035 Process Analyzer - Thermometric di Metrohm Process Analytics.
L'alluminio è usato ovunque: nelle automobili, nelle biciclette, nelle lattine di bibite, nelle pentole e si trova anche nella maggior parte degli antitraspiranti, ma non si trova allo stato naturale. L'alluminio è un metallo di base reattivo ed è principalmente raffinato dal minerale di bauxite, che contiene circa il 60% di allumina (Al2O3). Fondere l'alluminio direttamente dalla bauxite sarebbe estremamente costoso a causa del suo alto punto di fusione.

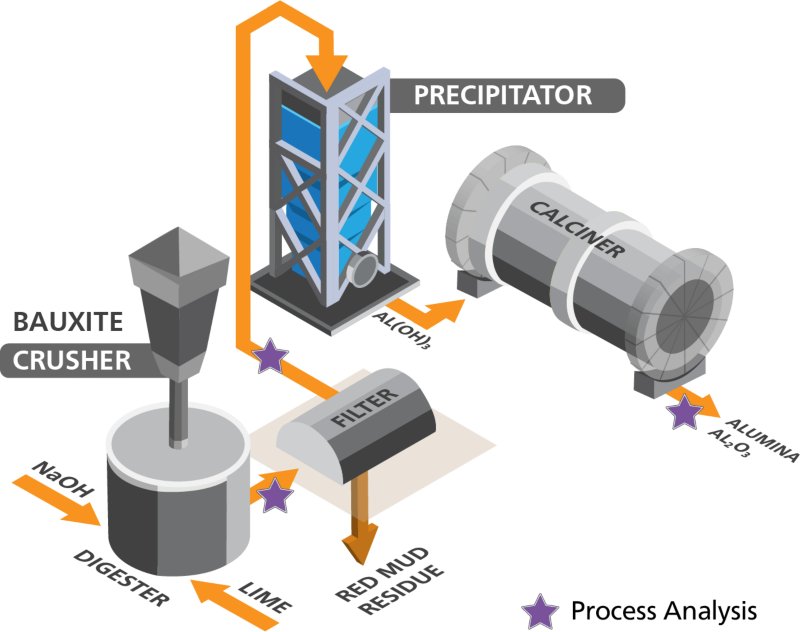

Il processo Bayer è stato sviluppato alla fine del XIX secolo per estrarre l'allumina dalla bauxite, poiché l'allumina purificata è molto più facile da fondere e questo ciclo è ancora utilizzato dalla maggior parte delle raffinerie di allumina oggi. Il minerale di bauxite deve essere macinato finemente per aumentare la superficie e quindi miscelato con liquore esaurito pulito, calce (CaO) e soda caustica (NaOH). Questo impasto liquido viene digerito ad alte temperature sotto pressione per diverse ore (Figura 1).
La NaOH dissolve selettivamente l'allumina come alluminato di sodio (NaAlO2). Il CaO viene aggiunto al liquore per causticizzare il carbonato (CO32-) che entra nella soluzione attraverso la degradazione delle sostanze organiche nella bauxite e l'assorbimento di CO2 (g) presente nell'atmosfera. La causticizzazione di CO32- produce OH-e precipita CaCO3, che possono poi essere rimossi insieme alle altre impurità e depositi insolubili. Dopo aver raffreddato il liquore di alluminato saturo [Al(OH)4-], viene seminato con allumina pura per la cristallizzazione e il liquore digestivo viene filtrato. Il precipitato risultante viene lavato e riscaldato a circa 1000 °C per asciugarlo, formando una polvere che può essere ulteriormente raffinata in metallo di alluminio. Il liquore viene riciclato nuovamente alla fase di digestione, dopo la rimozione delle impurità e l'ulteriore arricchimento sia in CaO che in NaOH, ricominciando il ciclo. Esiste un rapporto di circa 4:1 tra la quantità di bauxite necessaria per produrre infine alluminio, il che significa che si forma una quantità significativa di sottoprodotti.
L'analisi della soluzione di alluminato in ricircolo è il compito analitico più importante nel controllo del processo Bayer. È necessaria una conoscenza accurata e precisa delle concentrazioni di idrossido totale («caustico»), carbonato e allumina per mantenere la massima produttività di processo dai liquidi di alluminato supersaturato mantenendo le perdite di processo a livelli tollerabili.
La conoscenza della quantità di carbonato è necessaria per ottimizzare il funzionamento dei processi di rimozione del carbonato, nonché per regolarne il livello rispetto alla causticità richiesta del liquore.

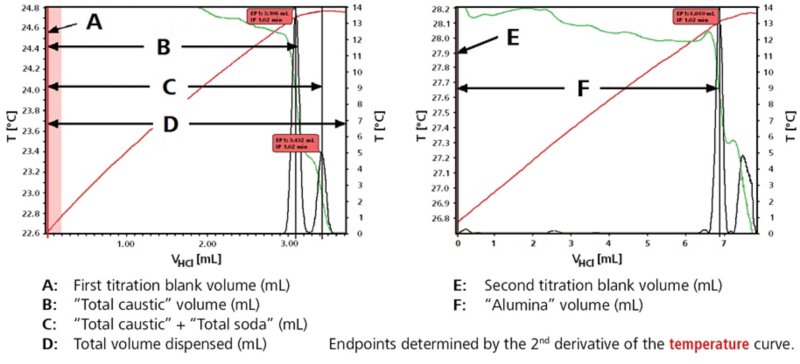

Metrohm Process Analytics offre soluzioni online veloci e affidabili per l'analisi della sostanza causticaa, soda totale, e allumina in liquori di alluminato Bayer mediante titolazione termometrica (figura 2). La titolazione termometrica è ideale per l'analisi del flusso di processo industriale. Questo metodo può essere utilizzato per un'ampia varietà di analisi di titolazione ed è adatto per gestire matrici di campioni aggressive grazie al robusto sensore termometrico. Il sensore non richiede praticamente alcuna manutenzione e poiché i punti finali vengono rilevati dalla seconda derivata della curva di temperatura della soluzione di titolazione, non è richiesta alcuna calibrazione. Inoltre, le titolazioni sono in genere rapide, portando a un'elevata produttività analitica. La titolazione termometrica è un risolutore di problemi per campioni difficili che non possono essere titolati potenziometricamente.
Il liquido di alluminato di sodio viene diluito con acqua deionizzata e complessato con tartrato di sodio e potassio, rilasciando una mole di idrossido per ogni mole di alluminato presente (Reazione 1).
AI(OH)4- + n(C4H4O6)2- → AI(OH)3(C4H4O6)n2- + OH-
Reazione 1.
Il contenuto di idrossido totale del liquido (causa totale) e il contenuto di carbonato (soda totale) sono determinati mediante titolazione con HCl (Reazione 2).
CO32- + H+ ↔ HCO3-
Reazione 2.
La soluzione di fluoruro di potassio viene quindi aggiunta per distruggere il complesso di alluminotartrato, formando fluoruro di sodio e alluminio di potassio insolubile e rilasciando tre moli di idrossido (determinato anche da HCl) per ogni mole di alluminato (Reazione 3).
AI(OH)3(C4H4O6)n2- + 6 F- → 3 OH- + n (C4H4O6)2- + AIF 63-↓
Reazione 3.
Una seconda titolazione viene quindi eseguita automaticamente e immediatamente per determinare il contenuto di allumina. La caustica totale è definita come il contenuto totale di idrossido del liquido comprendente ioni idrossido non associati e uno ione idrossido dei quattro presenti nell'anione alluminato [Al(OH)4-]. La soda totale è definita come la somma del contenuto totale di caustica più il contenuto di carbonati del liquore.
| Parametri | Gamma |
|---|---|
| Totale caustico | 17–150 g/L (come Na2O) |
| Soda totale | 1–155 g/L (come Na2O) |
| Allumina | 17–170 g/L (come AI2o3) |
Liquori altamente concentrati possono richiedere una dimensione del campione ridotta e quantità di titolante modificate per complessare efficacemente tutto l'alluminato con il reagente tartrato. Liquori molto diluiti possono essere titolati direttamente. Vengono inoltre prodotte soluzioni di alluminato di sodio puro da utilizzare nella depurazione dell'acqua, nella fabbricazione della carta e delle zeoliti sintetiche; il metodo qui descritto è adatto anche per queste soluzioni.

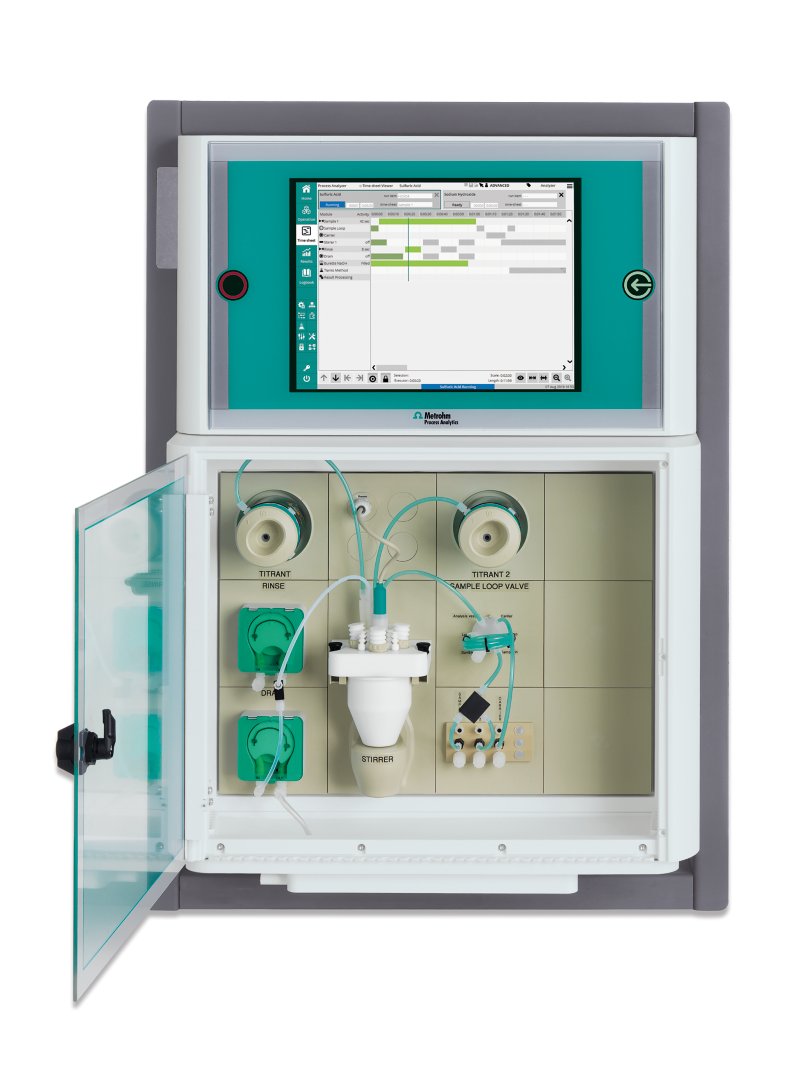

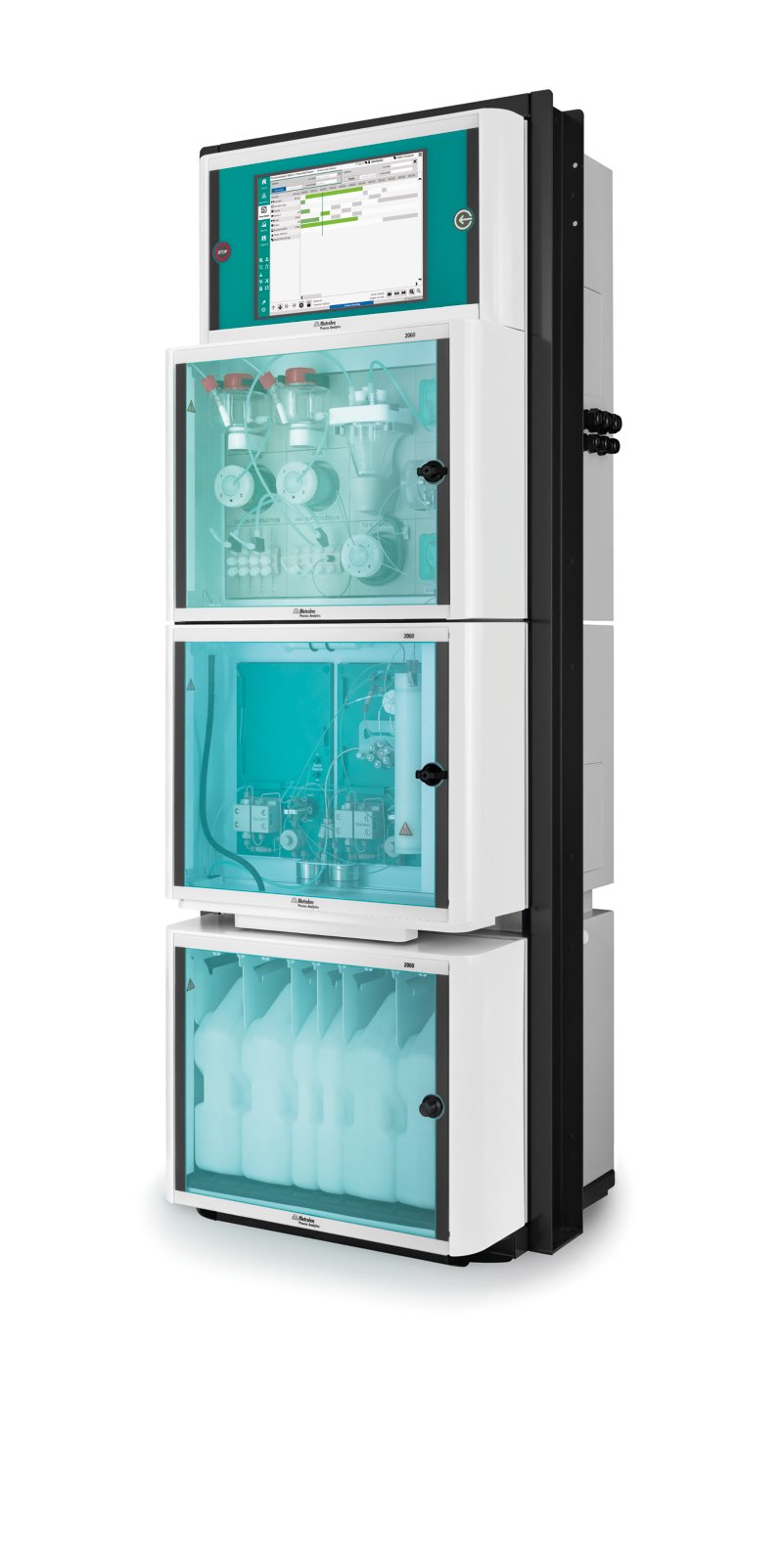

Il 2060 TI Process Analyzer e il 2035 Process Analyzer - Thermometric di Metrohm Process Analytics non solo possono misurare la concentrazione di allumina, ma anche la concentrazione totale di idrossido e carbonato nei liquori di alluminato tramite titolazione termometrica. Questo metodo è la soluzione preferita poiché è adatto per matrici aggressive, non richiede manutenzione del sensore ed è una tecnica di analisi altamente sensibile.
- Rileva i disturbi del processo tramite analisi automatizzate
- Aumento della produttività del prodotto, riproducibilità, tassi di produzione, dosaggio di sostanze chimiche e redditività
- Diagnostica completamente automatizzata – allarmi automatici per quando i campioni sono fuori dai parametri delle specifiche
