Pyrolysebenzin (Pygas) ist ein Nebenprodukt der Ethylenherstellung, das unerwünschte konjugierte Diolefine enthält, die es als Kraftstoff ungeeignet machen. Um diese Einschränkung zu überwinden, muss der Olefinanteil in einer selektiven Hydrierungseinheit (SHU) auf unter 2 mg/g Pygas gesenkt werden. Der Dienwert bzw. Maleinsäureanhydridwert (MAV) wird in der Regel mit der nasschemischen Diels-Alder-Methode (UOP326-17) bestimmt.

Diese nasschemische Methode erfordert eine mehrstündige Durchführung durch gut ausgebildete Analytiker. Im Gegensatz zur primären Methode ist die Nahinfrarotspektroskopie (NIRS) eine kosteneffiziente und schnelle analytische Lösung für die Bestimmung des Dienwertes in Pyrolysebenzin.

Die Proben werden in Einweggefäße mit einer Pfadlänge von 8 mm gefüllt.
Abbildung 1. Die Proben werden in Einweggefäße mit einer Pfadlänge von 8 mm gefüllt.

99 Pygasproben wurden mit einem NIRS XDS RapidLiquid Analyzer analysiert, der mit 8 mm Einweg-Glasfläschchen ausgestattet ist. Alle Messungen wurden im Transmissionsmodus von 400 nm bis 2500 nm durchgeführt. Die Temperaturregelung war auf 40 °C eingestellt, um eine stabile Probenumgebung zu gewährleisten. Aus praktischen Gründen wurden Einweg-Glasfläschchen mit einer Schichtdicke von 8 mm verwendet, was ein Reinigungsverfahren überflüssig machte. Das Metrohm-Softwarepaket Vision Air Complete wurde für die Datenerfassung und die Entwicklung von Vorhersagemodellen verwendet.

Tabelle 1. Übersicht über die Hardware- und Softwareausstattung
Ausrüstung Metrohm-Nummer
XDS RapidLiquid-Analyzer 2.921.1410
Einwegfläschchen, 8 mm Durchmesser, Transmission 6.7402.000
Vision Air 2.0 Complete 6.6072.208

Die erhaltenen Vis-NIR-Spektren (Abbildung 2) wurden zur Erstellung eines Vorhersagemodells für die Bestimmung der Dienwerte verwendet. Um die Qualität des Vorhersagemodells zu überprüfen, wurden Korrelationsdiagramme erstellt, die die Korrelation zwischen der Vis-NIR-Vorhersage und den primären Methodenwerten zeigen (Abbildung 3). Die jeweiligen Gütezahlen (FOM) zeigen die erwartete Genauigkeit einer Vorhersage während der Routineanalyse.

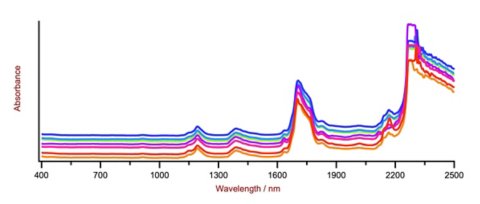

Abbildung 2. Auswahl von Pyrolysebenzin Vis-NIR-Spektren, die mit einem XDS RapidLiquid Analyzer und 8 mm Einwegfläschchen gewonnen wurden. Aus Darstellungsgründen wurde ein Spektren-Offset angewendet.

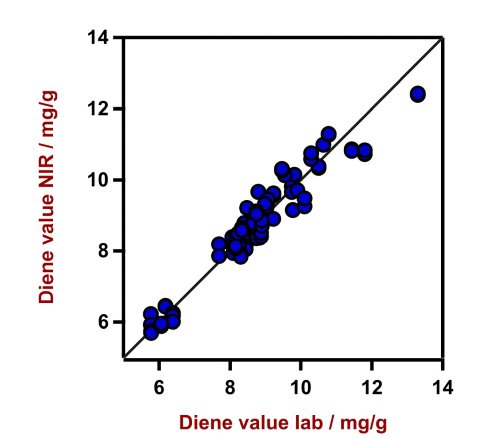

Abbildung 3. Korrelationsdiagramm für die Vorhersage des Dien-Wertes unter Verwendung eines XDS RapidLiquid Analyzers. Die Laborwerte wurden nach der Methode UOP326-17 bestimmt.
Tabelle 2. Leistungskennzahlen für die Vorhersage des Dien-Wertes unter Verwendung eines XDS RapidLiquid Analyzers.
Leistungsmerkmale Wert
R2 0.9253
Standardfehler der Kalibrierung 0,42 mg/g
Standardfehler der Kreuzvalidierung 0,46 mg/g

Diese  Application Note zeigt die Machbarkeit der NIR-Spektroskopie für die Analyse des Dienwertes in Pyrolysebenzin. Im Vergleich zur nasschemischen Methode UOP326-17 (Tabelle 3) ist die Zeit bis zum Ergebnis ein großer Vorteil der NIR-Spektroskopie, da eine einzige Messung innerhalb einer Minute durchgeführt werden kann.

Tabelle 3. Zeit bis zum Ergebnis mit konventioneller UOP-326-Nasschemie-Analyse
Parameter Methode Zeit bis zum Ergebnis und Workflow
Dienwert Diels-Erle (UOP326-17) ca. 6 Stunden; Rückfluss, Hydrolyse, Titration
